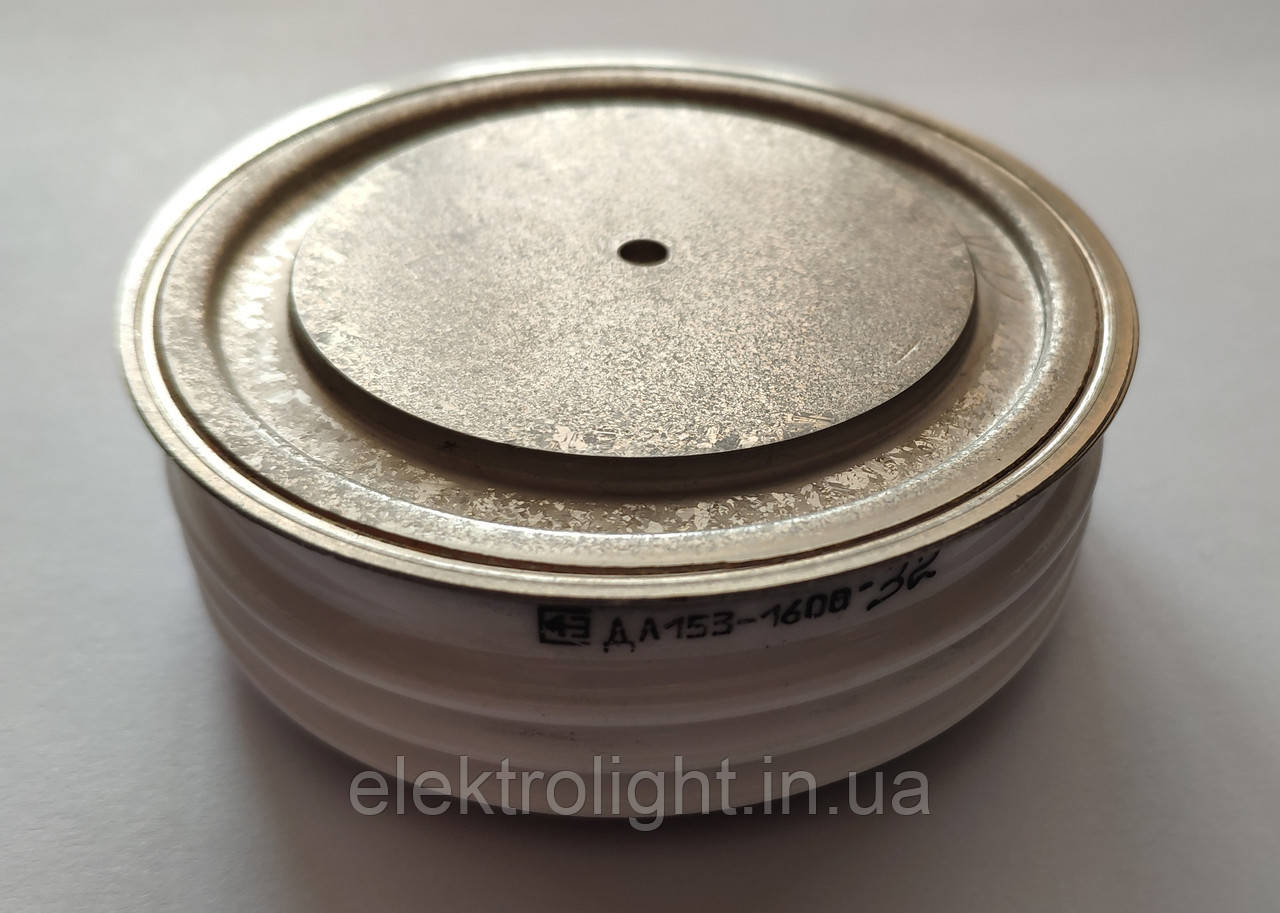

Діод Д153-1000, Д153- 1250, Д153-1600
від 2 100 ₴
- Готово до відправки
- +380 (66) 946-18-88
Діоди Д153-1600 - таблеткові діоди загального призначення, регулюють і перетворюють постійний і змінний струм до 2100 амперів частотою до 500Гц в ланцюгах із напругою 3400 В - 4200В.
Полярність діода визначається за значком на корпусі. Типи корпусів діодів: PD53. «PD» означає «pill diode» — таблетковий діод. Діоди можуть виготовлятися для експлуатації в помірному, холодному и тропічнимкліматі.
Діоди збирають з охолоджувачами за допомогою нарізного з'єднання. Щоб електричні втрати були мінімальними, а відведення тепла максимальним, під час складання треба забезпечувати необхідний закручувальний момент, так званий усилие зажатия. Відповідність досягнутого зусилля затискання необхідного визначається величиною прогинання траверси. Для кращого відведення тепла діода під час складання використовують теплопровідну пасту КПТ-8, що не є обов'язковою умовою монтажу.
Застосовуються силові діоди Д153-1600 як випрямлячі та розмагніючі діоди, для запобігання згубному впливу комутаційних перенапруг, у низьковольтних випрямлячах зварювального та гальванічного обладнання, у некерованих або напівкерованих випрямлених випрямильних мостах, , а також в електрогенераторах промисловості та транспорту.
Докладні характеристики, розшифрування маркування, полярність, габаритні розміри, рекомендовані охолоджувачі к диодам указаны ниже.
Наша компанія гарантує якість і роботу діодів упродовж 2 років із моменту їхнього придбання. Це підкріплюється необхідними документами за якістю.
Остаточна ціна на діоди Д153-1600 залежить від класу, кількості, термінів постачання та форми оплати.
Докладні характеристики діодів Д153-1600:
| Діоди Д153-1600 | ||
| Повторювана імпульсна зворотна напруга | URRM | 3400-4200 В |
| Максимально допустимий середній прямий струм (Температура корпусу) | IF(AV)/(TC) | 1820А (100°C) 2100А (85 °C) |
| Максимально допустимий активний прямий струм у відкритому стані | IFRMS | 3290 А |
| Ударний прямий струм у відкритому стані | IFSM | 27.0 кА |
| Максимально допустима температура переходу | Tjmax | 160 °C |
| Імпульсна пряма напруга у відкритому стані/ імпульсний прямий струм у відкритому стані | UFM/IFM | 1.80/5024 В/А |
| Порогова напруга діода у відкритому стані | UT(TO) | 0.90 В |
| Динамічний опір у відкритому стані | rT | 0.206 мОм |
| імпульсний зворотний струм, що повторюється, у закритому стані | IRRM | 100 мА |
| Захисний показник — значення інтегралу від квадрата ударного неповторного імпульсного прямого струму у відкритому стані діода за час протікання | i2·t | 3645 кА2·c |
| Тепловий опір перехід — корпус | Rth(j-c) | 0.018 oC/Вт |
| Усилие зажатия | F | 26 кН |
| Маса | W | 0.550 кг |
| Рекомендовані охолоджувачі | , О253О153 | |
Маркування діодів Д153-1600:
| Д | 153 | – | 1600 | – | 42 | УХЛ2 |
| Д | – | Діод низькочастотний таблеткової конструкції. |
| 153 | – | Конструктивне вироблення, серія. |
| 1600 | – | Середній прямий струм IF(AV). |
| 42 | – | Клас за напругою URRM / 100 (Номальне напруження — 4200 В). |
| УХЛ2 | – | Кліматичне виготовлення: УХЛ2 — для помірного та холодного клімату. |
Полярність (цокрівка), розміри діода Д153-1600:
 |
 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип діода | Випрямляч |
| Призначення діода | Випрямний |
| Максимальна постійна зворотна напруга | 3200 В |
| Матеріал виготовлення | Кремній |
| Максимальна робоча температура | 120 град. |
| Стан | Новий |
| Користувацькі характеристики | |
| Максимальний прямий струм | 1600 |
| Мінімальна робоча температура | 50 |
- Ціна: від 2 100 ₴
