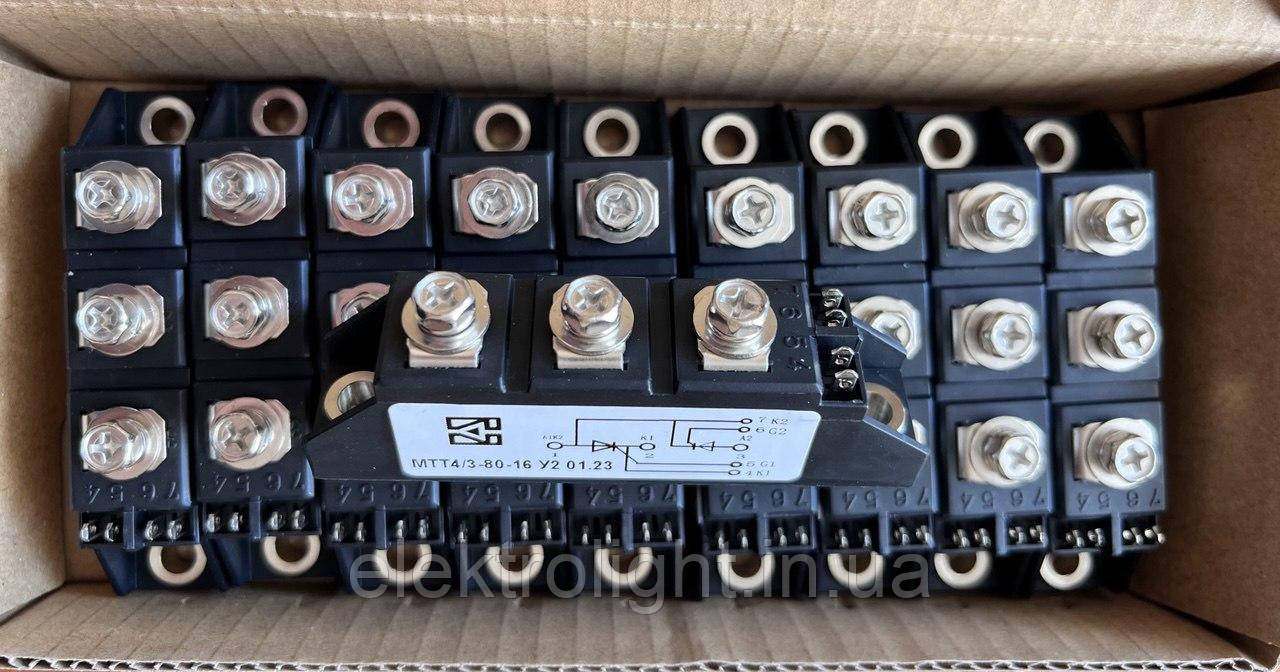

Модуль тиристорний МТТ4/3-63, МТТ4/3-80, МТТ4/3-100

МТТ4/3-80-12 Модуль МТТ4/3-80-12 тиристорний силовий напівпровідниковий низькочастотний, що складається з двох послідовно з'єднаних кремнієвих дифузійних p-n-p-n тиристорів, включених за напівмостовою схемою. Призначений для застосування в силових ланцюгах постійного та змінного струмів частотою до 500 Гц та силою струму не більше 80 А. Тиристорний модуль МТТ4/3-80-12 застосовується в безконтактних комутаційних та регулюючих пристроях, керованих та напівкерованих випрямних мостах, системах управління двигунами та в іншому електротехнічному обладнанні загального призначення. Модуль герметизований у пластмасовому корпусі та встановлюється за допомогою гвинтів через наскрізні отвори кріплення в корпусі. Позначення висновків та типономіналу силового модуля вказується на корпусі. Охолодження повітря природне або примусове. Тип охолоджувача, що рекомендується: О24, О34, О55. Допускає експлуатацію за температури навколишнього середовища від -40 до +50 °С. Модуль тиристорний МТТ4/3-80 випускається у кліматичних виконаннях «УХЛ» категорії розміщення «2» та «Т» категорії розміщення «3» за ГОСТ 15150-69. Габаритні розміри тиристорного модуля: - Довжина - 92 мм;    - Висота - 30 мм;    - ширина – 20 мм. Категорія якості: ВТК. Розшифровка маркування тиристорного модуля: МТТ4/3-80-12 М – модуль; Т – тиристор; Т – тиристор; 4/3 – порядковий номер модифікації; 80 - число, що дорівнює значенню максимально допустимого середнього струму у відкритому стані в амперах; 12 - число, що позначає клас по імпульсній напругі, що повторюється, в закритому стані в сотнях вольт.
