Діод Д161-200X, Д161-250X, Д161-320X зворотньої полярності
від 650 ₴
- Готово до відправки
+380 (67) 729-53-52
- +380 (66) 946-18-88
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

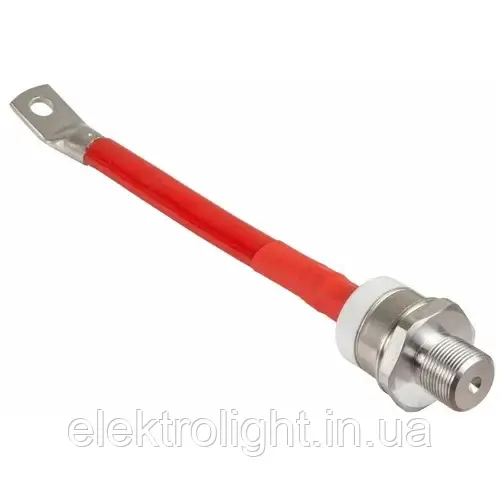

Діод Д161-320Х-16 напівпровідниковий, низькочастотний, кремнієвий, дифузійний, штирьового виконання, зворотної полярності.
Призначений для роботи в електротехнічних і радіоелектронних пристроях загального призначення, а також напівпровідникових перетворювачах електроенергії.
Силовий діод Д161-320Х-16 використовується в ланцюгах постійного та змінного струму частотою до 500 Гц та силою струму до 320 А.
Випускається у герметичному металокерамічному корпусі з гнучким виводом.
Діод Д161-320 може мати як пряму, і зворотну полярність.
У діодів прямої полярності анодом є корпус, а катодом - гнучкий висновок.
У діодів зворотної полярності (в позначенні додається буква «Х» - Д161-320Х) анодом є гнучкий висновок.
Маркуються цифро-літерним кодом, полярність висновків вказується на корпусі.
Тип корпусу: SD6.
Охолодження повітря природне або примусове.
Тип охолоджувача, що застосовується: О171-80, О371, О471, ОА-002, ОМ101.
Діод допускає експлуатацію за температури навколишнього середовища від -60 до +50 °С.
Діод Д161-320Х випускається у кліматичних виконаннях «УХЛ» та «Т», категорії розміщення «2» за ГОСТ 15150-69.
Допускає вплив вібраційних навантажень у діапазоні частот 1-100 Гц із прискоренням 49 м/с2 та багаторазових ударів тривалістю 2-15 мс із прискоренням 147 м/с2.
Габаритні розміри:
- загальна довжина - 240 мм;
- Довжина шпильки - 16 мм;
- різьблення - М20х1,5.
Маса діода трохи більше 265 р.
Технічні умови: ТУ16-2006 ІЕАЛ.432000.058ТУ.
Зарубіжні аналоги силових діодів типу Д161-320: 1N4044-1N4056.
Розшифровка маркування діода:
Д161-320Х-16
Д - діод випрямляючий;
1 - порядковий номер модифікації конструкції (цифра від 1 до 9);
6 - кодування розміру корпусу під ключ для штирьових діодів (цифра від 1 до 7);
1 - позначення конструктивного виконання корпусу діода: 1 - штирьової з гнучким виведенням;
320 - максимально допустимий середній прямий струм А;
Х - діод зворотної полярності;
16 - клас по зворотному повторюваному напрузі.
Характеристики
Основні | |
---|---|
Тип діода | Випрямляч |
Призначення діода | Випрямний |
Матеріал виготовлення | Кремній |
Мінімальна робоча температура | -20 град. |
Максимальна робоча температура | 80 град. |
Термін служби | 100000 година |
Стан | Новий |
Додаткові характеристики | |
Тип монтажу | Поверхневий |
Інформація для замовлення
- Ціна: від 650 ₴
