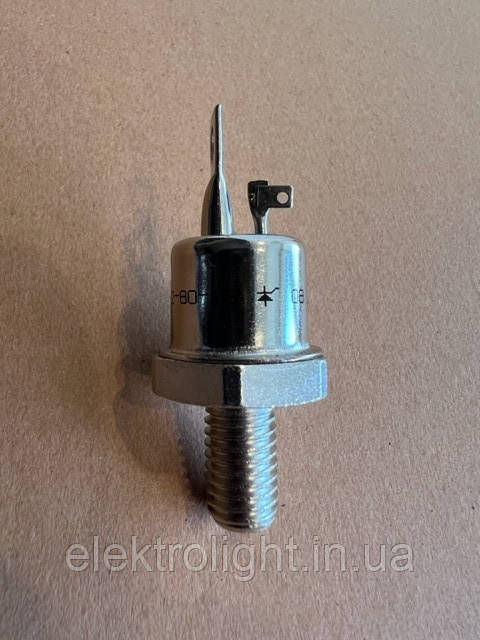

Тиристатори Т142-80-10, Т142-80-12

Т142-80-12
Тиристор низькочастотний штирового виконання.
Призначений для роботи в перетворювальних пристроях, у ланцюгах постійного та змінного струму різних силових установок.
Випускаються в металосткельному корпусі з жорстким виведенням.
Максимально допустимий середній прямий струм у відкритому стані — 80 А
Повторювана імпульсна напруга в закритому стані та повторювана імпульсна зворотна напруга — 1200 В
Охолодження повітряне природне або примусове.
Позначення типономіналу та полярність виводів наводяться на корпусі.
Габаритні розміри:
- загальна довжина — 56 мм
- довжина шпильки — 16 мм
- різь — М10
Маса тиристора не більш ніж 48 г.
Рекомендовані охолоджувачі: О141, О241, О541.

Структура умовного позначення:
Т142-80-12
Т - тиристор;
1 — порядковий номер модифікації конструкції;
4 — позначення діаметра корпусу за ГОСТ 20859.1-89;
2 — позначення конструктивного виконання корпусу за ГОСТ 20859.1-89;
80 — максимально допустимий середній струм у відкритому стані, А;
12 — клас за повторюваною напругою.

Технічні характеристики тиристорів низькочастотних штирового виконання Т142-80:

Усоловні позначення електричних параметрів низькочастотних тиристорів:
• I_T(AV) - Максимально допустимий середній струм у відкритому стані.
• U_DRM - Максимальна імпульсна напруга, що повторюється, в закритому стані.
• U_RRM - Максимальна імпульсна зворотна напруга, що повторюється.
• I_TSM - Ударний струм у відкритому стані.
• r_T - Динамічний опір тиристора.
• (dV_D/dt)_crit - Критична швидкість наростання напруги в закритому стані.
• (di_T/dt)_crit - Критична швидкість наростання струму у відкритому стані.
• U_TM - Імпульсна напруга у відкритому стані.
• U_T(TO) - Порогова напруга тиристора.
• I_L - Струм ввімкнення тиристора.
• I_H - Струм утримання тиристора.
• I_GT - Відмикальний постійний струм керування.
• U_GT - Відмикальна постійна напруга керування.
• t_d - Час затримки увімкнення.
• t_q - Час вимкнення.
• I_DRM - імпульсний струм, що повторюється, у закритому стані.
• I_RRM - імпульсний зворотний струм, що повторюється.
• R_thjc - Тепловий опір перехід-корпус тиристора.
• T_j - Температура переходу тиристора.
