Smart контролер керування освітленням і кліматом GTC42

Smart-контролер керування освітленням і кліматом GTC42 призначений для інтелектуального керування мікрокліматом і освітленням у теплицях або гроубоксах.

Має функції вимірювання температури та вологості в реальному часі, автоматичне керування пристроями за заданими сценаріями, під'єднання до WIFI, віддалене керування зі смартфона та інтеграція з застосунком VIPz Master

Має підтримку 4-канального димування (4 cchannels = CH1, CH2, CH3, CH4 і керування вентиляторами/світлом, контроль вологості/температури/VPD.

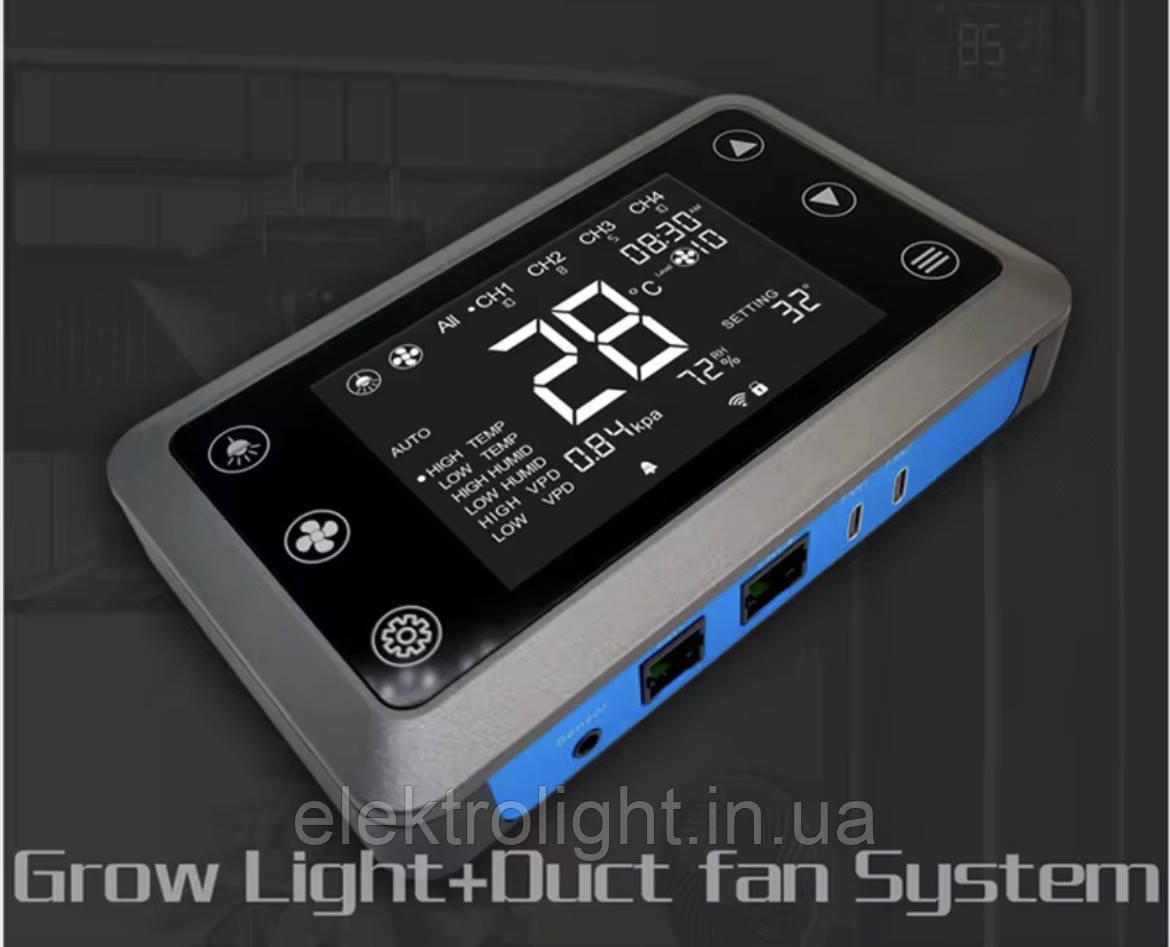

Контролер для Grow Light + Duct Fan System GTC42

LIGHT BUTTON (Кнопка света)

Використовується для зображення інтерфейсу керування освітленням.
Можна перемикатися між 4 каналами.
Встановлюйте яскравість кожного каналу окремо або виберіть All, щоб змінити всі канали відразу.

DEVICE BUTTON (Кнопка устройства)

Відкриває інтерфейс керування вентиляторами або іншими під'єднаними пристроями.
Дає змогу перемикатися між 4 каналами та настроювати параметри кожного пристрою
або всіх відразу під час вибору All.

3. SETTING BUTTON (Кнопка налаштувань)

Дає змогу переходити за параметрами контролера:
    •    DISPLAY — настроювання зображення
    •    CLOCK — встановлення часу
    •    °F/°C — вибір одиниць температури
    •    CALIB. T°/H%/kPa — калібрування датчиків температури, вологості та VPD
    •    TRANS. T°/H%/kPa — передавання та настроювання значень параметрів

4–5. UP/DOWN BUTTONS (кнопки вгору/вниз)

Регулюють значення поточного параметра.
Утримання обох кнопок скидає параметри в стан OFF/ Default (за замовчуванням)

6. MODE BUTTON (Кнопка режима)

Перемикає робочі режими контролера:
    •    ON — постійно увімкнений
    •    OFF — вимкнено
    •    AUTO — автоматичний режим (6 тригерів)
    •    TIMER TO ON — вмикання за таймером
    •    TIMER TO OFF — вимикання за таймером
    •    CYCLE — циклічний режим вмикання/вимикання
    •    SCHEDULE — розклад увімкнення/вимкнення

Індикатор рівня каналу

Показує рівень потужності (яскравість або швидкість) кожного каналу CH1-CH4.

8. Control Mode

Показує активний режим роботи пристрою.

9. Відображення температури

Показує поточну вимірену температуру (в °C або °F).
Якщо датчик не під'єднаний — виводиться "-".

10. Відтворення VPD

Показує поточний показник VPD (kPa).
Якщо датчик не вставлений — виводиться "-".

11. Відтворення вологості

Показує поточну відносну вологість (%RH).
Якщо датчик не вставлений — виводиться "-".

12. Alert Icon Bar (Панель значків стану)

Показує різні стани та попередження:
    •    клімат-тривога (перегрівання або низька температура),
    •    сигнал таймера,
    •    стан під'єднання програми (Wi-Fi/Bluetooth),
    •    блокування екрана,
    •    перегрівання обладнання.

13. Показ часу

Показує поточний час.
Вбудований суперконденсатор зберігає час навіть у разі вимкнення живлення — годинник не скидається на 00:00.

14. Рівень роботи обладнання

Показує поточний рівень активності пристрою — наприклад, швидкість вентилятора або рівень освітлення.

15. Відтворення часу роботи

Показує час вмикання/вимкнення, зворотний відлік, цикли або розкладу.

16. Встановлене значення

Показує поточне встановлене значення параметра.
Використовуйте кнопки ↑ і Ω для зміни

Приклад  покрокова інструкція з налаштування контролера  GTC42 / GTC42 PRO

⚙️ ШАГ 1. Вмикання та під'єднання датчиків Під'єднайте живлення до контролера.
Під'єднайте датчик температури та вологості (зазвичай в комплекті — на роз'ємі).
На екрані з'являться поточні значення температури (°C), вологості (%RH) і VPD (kPa).
Якщо бачите "-", отже, датчик не під'єднаний.

💡 ШАГ 2. Налаштування освітлення Натисніть кнопку 💡 (LIGHT) — відкриється інтерфейс керування світлом.
Виберіть канал (CH1-CH4) або All, щоб змінювати всі одночасно.
Кнопками ▲ / ▼ регулювайте яскравість світла.
Щоб задати вмикання/вимикання за часом: •    Перейдіть у режим TIMER TO ON або SCHEDULE (див. крок 5).
    •    Встановіть потрібний час увімкнення та вимкнення.

🌬 ШАГ 3. Налаштування вентиляторів Натисніть кнопку 🌪 (DEVICE) — з'явиться інтерфейс вентиляторів.
Виберіть потрібний канал (CH1-CH4) або All.
Задайте параметри — наприклад, швидкість обертання, автоматичний режим за температурою або вологістю.
За потреби ввімкніть AUTO, щоб вентилятор сам реагує на перегрівання або вологість.

ШАГ 4. Установка времени
Нажмите SET (⚙) кілька разів, поки не з'явиться пункт CLOCK.
Використовуйте ▲ / ▼ для встановлення годинника та хвилин.
Підтвердіть натисканням SET.
💡 Годинник зберігається навіть у разі вимкнення живлення — вбудований суперконденсатор.

🌡 ШАГ 5. Вибір режиму роботи

Натисніть MODE і перемикайте:
    •    ON — постійно увімкнений
    •    OFF — вимкнено
    •    AUTO — автоматичне керування за датчиками (температура, вологість, VPD)
    •    TIMER TO ON/TO OFF — керування за таймером
    •    CYCLE — цикли вмикання/вимикання
    •    SCHEDULE — розклад вмикання/вимикання

🧭 ШАГ 6. Калібрування датчиків (за потреби) Натисніть SET, поки не дістанете до пункту CALIB.
Налаштуйте корекцію: •    T° — температура
    •    H% — вологість
    •    kPa — VPD
    3.    Збережіть настроювання натисканням SET.

🚨 ШАГ 7. Перевірка повідомлень

Панель значків зверху покаже:
    •    🌡 — перегрівання
    •    💧 — перевищена вологість
    •    ⚠️ — тривога системи
    •    📶 — під'єднання Wi-Fi
    •    🔒 — заблокований екран

📲 Додатково

Контролер підтримує під'єднання через мобільний застосунок (залежно від моделі).
На дисплеї з'явиться значок Wi-Fi у разі успішного під'єднання.
