Т9-250-14

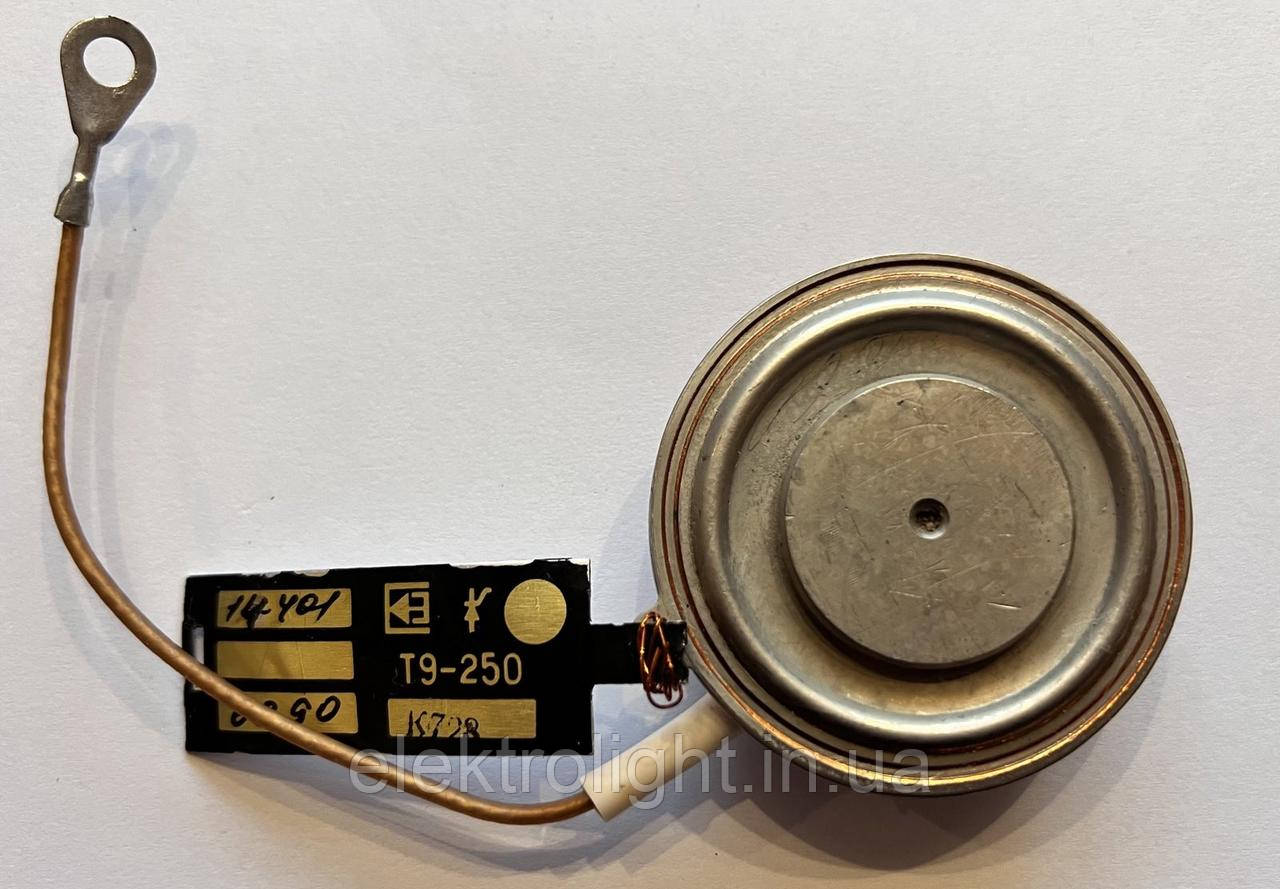

Тиристор Т9-250-14 полупроводниковый, силовой, низкочастотный, кремниевый, диффузионный p-n-p-n, таблеточного исполнения.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 250 А.
Тиристор силовой Т9-250-14 используется в статических преобразователях электропривода, а также в цепях постоянного и переменного тока различных силовых установок общего применения.
Конструктивно выполнен в металлокерамическом корпусе таблеточной конструкции.
Анодом и катодом служат плоские основания, при этом полярность определяется с помощью символа, нанесенного на корпусе тиристора.
Охлаждение принудительное.
Тип рекомендуемого охладителя: ОА-013, ОА-020.
Тиристор допускает эксплуатацию при температуре окружающей среды от -50 до +60 °С.
Выпускается в климатических исполнениях «УХЛ» категории размещения «2» и «Т» категории размещения «3» по ГОСТ 15150-69.
Силовой тиристор Т9-250 допускает воздействие синусоидальной вибрации в диапазоне частот 1- 100 Гц с ускорением 49 м/с2 и многократные удары длительностью 2-15 мс с ускорением 147 м/с2.
Габаритные размеры:
- диаметр тиристора - 56 мм;
- диаметр контактной поверхности - 30 мм;
- высота - 19 мм.
Масса тиристора не более 150 г.
Категория качества: «ОТК».
Технические условия: ТУ 16-529.863-74.
Расшифровка маркировки силового тиристора:
Т9-250-14
Т - тиристор низкочастотный;
9 - порядковый номер конструктивного исполнения;
250 - число, равное значению предельного тока в открытом состоянии в амперах;
14 - число, обозначающее класс по повторяющемуся напряжению в сотнях вольт.
Технические характеристики тиристоров низкочастотных таблеточного исполнения Т9-250:
| Наименование тиристора |
Максимально допустимые значения параметров при Тп=25°С | Значения параметров при Тп=25°С | Tj | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IT(AV) | UDRM/URRM | IDRM/IRRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tq | Rthjc | ||
| А | В | мА | кА | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | °С/Вт | °С | |
| Т9-250-4 | 250 | 400 | 15 | 5,5 | - | 20…1000 | 20…200 | 1,85 | - | 350 | 150 | 300 | 5 | 5 | 70…250 | 0,057 | -60…+125 |
| Т9-250-5 | 250 | 500 | 15 | 5,5 | - | 20…1000 | 20…200 | 1,85 | - | 350 | 150 | 300 | 5 | 5 | 70…250 | 0,057 | -60…+125 |
| Т9-250-6 | 250 | 600 | 15 | 5,5 | - | 20…1000 | 20…200 | 1,85 | - | 350 | 150 | 300 | 5 | 5 | 70…250 | 0,057 | -60…+125 |
| Т9-250-7 | 250 | 700 | 15 | 5,5 | - | 20…1000 | 20…200 | 1,85 | - | 350 | 150 | 300 | 5 | 5 | 70…250 | 0,057 | -60…+125 |
| Т9-250-8 | 250 | 800 | 15 | 5,5 | - | 20…1000 | 20…200 | 1,85 | - | 350 | 150 | 300 | 5 | 5 | 70…250 | 0,057 | -60…+125 |
| Т9-250-9 | 250 | 900 | 15 | 5,5 | - | 20…1000 | 20…200 | 1,85 | - | 350 | 150 | 300 | 5 | 5 | 70…250 | 0,057 | -60…+125 |
| Т9-250-10 | 250 | 1000 | 15 | 5,5 | - | 20…1000 | 20…200 | 1,85 | - | 350 | 150 | 300 | 5 | 5 | 70…250 | 0,057 | -60…+125 |
| Т9-250-11 | 250 | 1100 | 15 | 5,5 | - | 20…1000 | 20…200 | 1,85 | - | 350 | 150 | 300 | 5 | 5 | 70…250 | 0,057 | -60…+125 |
| Т9-250-12 | 250 | 1200 | 15 | 5,5 | - | 20…1000 | 20…200 | 1,85 | - | 350 | 150 | 300 | 5 | 5 | 70…250 | 0,057 | -60…+125 |
| Т9-250-13 | 250 | 1300 | 15 | 5,5 | - | 20…1000 | 20…200 | 1,85 | - | 350 | 150 | 300 | 5 | 5 | 70…250 | 0,057 | -60…+125 |
| Т9-250-14 | 250 | 1400 | 15 | 5,5 | - | 20…1000 | 20…200 | 1,85 | - | 350 | 150 | 300 | 5 | 5 | 70…250 | 0,057 | -60…+125 |
| Т9-250-15 | 250 | 1500 | 15 | 5,5 | - | 20…1000 | 20…200 | 1,85 | - | 350 | 150 | 300 | 5 | 5 | 70…250 | 0,057 | -60…+125 |
| Т9-250-16 | 250 | 1600 | 15 | 5,5 | - | 20…1000 | 20…200 | 1,85 | - | 350 | 150 | 300 | 5 | 5 | 70…250 | 0,057 | -60…+125 |
Условные обозначения электрических параметров низкочастотных тиристоров:
• IT(AV) - Максимально допустимый средний ток в открытом состоянии.
• UDRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• URRM - Максимальное повторяющееся импульсное обратное напряжение.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• IRRM - Повторяющийся импульсный обратный ток.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление тиристора.
• (dVD/dt)crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Пороговое напряжение тиристора.
• IL - Ток включения тиристора.
• IH - Ток удержания тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• td - Время задержки включения.
• tq - Время выключения.
• Rthjc - Тепловое сопротивление переход-корпус тиристора.
• Tj - Температура перехода тиристора.
| Основні | |
|---|---|
| Тип тиристора | Тиристор, що замикається |
| Мінімальна робоча температура | -30 град. |
| Максимальна робоча температура | 120 град. |
| Матеріал корпусу | Кераміка, Метал |
| Охолодження | Примусове, Природне, Повітряне |
| Термін служби | 50000 година |
| Стан | Новий |
