Д161-250-16

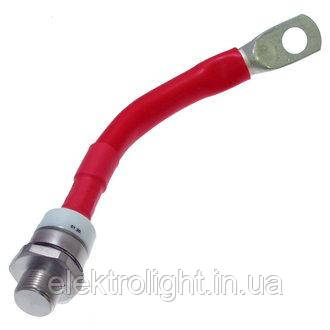

Диод Д161-250-16 полупроводниковый, низкочастотный, кремниевый, диффузионный, штыревого исполнения, прямой полярности.
Предназначен для работы в электротехнических и радиоэлектронных устройствах общего назначения, а также полупроводниковых преобразователях электроэнергии.
Силовой диод Д161-250-16 используется в цепях постоянного и переменного тока частотой до 500 Гц и силе тока до 250 А.
Диод может иметь как прямую, так и обратную полярность.
У диодов прямой полярности анодом является корпус, а катодом - гибкий вывод.
У диодов обратной полярности (в обозначении добавляется буква Х) анодом является гибкий вывод.
Маркируются цифро-буквенным кодом, полярность выводов указывается на корпусе.
Тип корпуса: SD6.
Охлаждение воздушное естественное или принудительное.
Тип применяемого охладителя: О171-80, О371, О471, ОМ101.
Диод допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Диод Д161-250 выпускается в климатических исполнениях «УХЛ» и «Т», категории размещения «2» по ГОСТ 15150-69.
Допускает воздействие вибрационных нагрузок в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и многократных ударов длительностью 2-15 мс с ускорением 147 м/с2.
Габаритные размеры:
- общая длина - 240 мм;
- длина шпильки - 16 мм;
- резьба - М20х1,5.
Масса диода не более 265 г.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.058ТУ.
Зарубежные аналоги силовых диодов типа Д161-250: 1N3735-1N3744, 1N2054-1N2068, 1N4044-1N4056.
Расшифровка маркировки диода:
Д161-250-16
Д - диод выпрямительный;
1 - порядковый номер модификации конструкции (цифра от 1 до 9);
6 - кодировка размера корпуса под ключ для штыревых диодов (цифра от 1 до 7);
1 - обозначение конструктивного исполнения корпуса диода: 1 - штыревой с гибким выводом;
250 - максимально допустимый средний прямой ток, А;
16 - класс по обратному повторяющемуся напряжению.
Технические характеристики силовых низкочастотных диодов Д161-250:
| Наименование диода |
Предельные эксплуатационные параметры диодов | Значения электрических характеристик диодов | Tj | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IF(AV) | URRM | URSM | URWM | UR | IFRMS | IFSM | IRRM | UFM | UTO | i2t | rT | trr | Qrr | Rthjc | ||
| А | В | В | В | В | А | кА | мА | В | В | кА2с | мОм | мкс | мкКл | °С/Вт | °C | |
| Д161-250-3 | 250 | 300 | 340 | 240 | 180 | 393 | 7,5 | 40,0 | 1,35 | 0,85 | 205 | 0,6 | 22,0 | 500 | 0,13 | -60…+190 |
| Д161-250-4 | 250 | 400 | 450 | 320 | 240 | 393 | 7,5 | 40,0 | 1,35 | 0,85 | 205 | 0,6 | 22,0 | 500 | 0,13 | -60…+190 |
| Д161-250-5 | 250 | 500 | 560 | 400 | 300 | 393 | 7,5 | 40,0 | 1,35 | 0,85 | 205 | 0,6 | 22,0 | 500 | 0,13 | -60…+190 |
| Д161-250-6 | 250 | 600 | 670 | 480 | 360 | 393 | 7,5 | 40,0 | 1,35 | 0,85 | 205 | 0,6 | 22,0 | 500 | 0,13 | -60…+190 |
| Д161-250-7 | 250 | 700 | 800 | 560 | 420 | 393 | 7,5 | 40,0 | 1,35 | 0,85 | 205 | 0,6 | 22,0 | 500 | 0,13 | -60…+190 |
| Д161-250-8 | 250 | 800 | 900 | 640 | 480 | 393 | 7,5 | 40,0 | 1,35 | 0,85 | 205 | 0,6 | 22,0 | 500 | 0,13 | -60…+190 |
| Д161-250-9 | 250 | 900 | 1000 | 720 | 540 | 393 | 7,5 | 40,0 | 1,35 | 0,85 | 205 | 0,6 | 22,0 | 500 | 0,13 | -60…+190 |
| Д161-250-10 | 250 | 1000 | 1100 | 800 | 600 | 393 | 7,5 | 40,0 | 1,35 | 0,85 | 205 | 0,6 | 22,0 | 500 | 0,13 | -60…+190 |
| Д161-250-11 | 250 | 1100 | 1200 | 880 | 660 | 393 | 7,5 | 40,0 | 1,35 | 0,85 | 205 | 0,6 | 22,0 | 500 | 0,13 | -60…+190 |
| Д161-250-12 | 250 | 1200 | 1300 | 960 | 720 | 393 | 7,5 | 40,0 | 1,35 | 0,85 | 205 | 0,6 | 22,0 | 500 | 0,13 | -60…+190 |
| Д161-250-13 | 250 | 1300 | 1450 | 1040 | 780 | 393 | 7,5 | 40,0 | 1,35 | 0,85 | 205 | 0,6 | 22,0 | 500 | 0,13 | -60…+190 |
| Д161-250-14 | 250 | 1400 | 1500 | 1120 | 840 | 393 | 7,5 | 40,0 | 1,35 | 0,85 | 205 | 0,6 | 22,0 | 500 | 0,13 | -60…+190 |
| Д161-250-15 | 250 | 1500 | 1650 | 1200 | 900 | 393 | 7,5 | 40,0 | 1,35 | 0,85 | 205 | 0,6 | 22,0 | 500 | 0,13 | -60…+190 |
| Д161-250-16 | 250 | 1600 | 1700 | 1280 | 960 | 393 | 7,5 | 40,0 | 1,35 | 0,85 | 205 | 0,6 | 22,0 | 500 | 0,13 | -60…+190 |
| Д161-250-17 | 250 | 1700 | 1800 | 1360 | 1020 | 393 | 7,5 | 40,0 | 1,35 | 0,85 | 205 | 0,6 | 22,0 | 500 | 0,13 | -60…+190 |
| Д161-250-18 | 250 | 1800 | 1900 | 1440 | 1080 | 393 | 7,5 | 40,0 | 1,35 | 0,85 | 205 | 0,6 | 22,0 | 500 | 0,13 | -60…+190 |
Условные обозначения электрических параметров силовых диодов:
• IF(AV) - Максимально допустимый средний прямой ток.
• URRM - Повторяющееся импульсное обратное напряжение.
• URSM - Неповторяющееся импульсное обратное напряжение.
• URWM - Импульсное рабочее обратное напряжение.
• UR - Постоянное обратное напряжение.
• IFRMS - Максимально допустимый действующий прямой ток.
• IFSM - Ударный прямой ток.
• IRRM - Повторяющийся импульсный обратный ток.
• UFM - Импульсное прямое напряжение.
• UTO - Пороговое напряжение диода.
• i2t - Защитный показатель.
• rT - Динамическое сопротивление.
• trr - Время обратного восстановления.
• Qrr - Заряд обратного восстановления.
• Rthjc - Тепловое сопротивление переход-корпус диода.
• Tj - Температура перехода диода.
| Основні | |
|---|---|
| Тип діода | Випрямляч |
| Призначення діода | Випрямний |
| Матеріал виготовлення | Кремній |
| Мінімальна робоча температура | -40 град. |
| Максимальна робоча температура | 120 град. |
| Термін служби | 70000 година |
| Стан | Новий |
| Додаткові характеристики | |
| Тип монтажу | Поверхневий |
- Ціна: від 650 ₴
