Діоди Д161-250-12, Д161-320-12

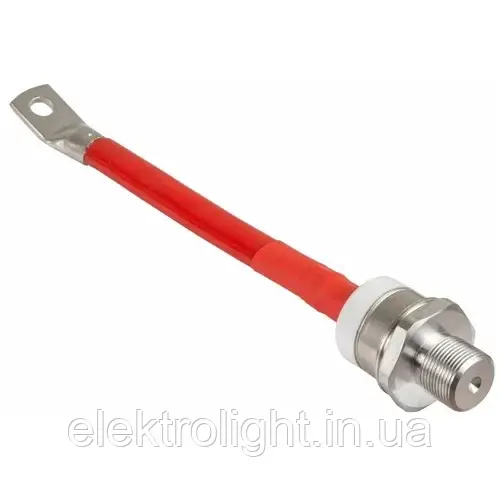

Діоди Д161-160, Д161-200, Д161-320, Д161-400, ДЛ161-200 6-18кл. Д161-250-12 Діод Д161-250-12 напівпровідниковий, низькочастотний, кремнієвий, дифузійний, штирьового виконання, прямої полярності. Призначений для роботи в електротехнічних і радіоелектронних пристроях загального призначення, а також напівпровідникових перетворювачах електроенергії. Силовий діод Д161-250-12 використовується в ланцюгах постійного та змінного струму частотою до 500 Гц та силою струму до 250 А. Діод може мати як пряму, і зворотну полярність. У діодів прямої полярності анодом є корпус, а катодом - гнучкий висновок. У діодів зворотної полярності (в позначенні додається буква Х) анодом є гнучкий висновок. Маркуються цифро-літерним кодом, полярність висновків вказується на корпусі. Тип корпусу: SD6. Охолодження повітря природне або примусове. Тип застосовуваного охолоджувача: О171-80, О371, О471, ОМ101. Діод допускає експлуатацію за температури навколишнього середовища від -60 до +50 °С. Діод Д161-250 випускається у кліматичних виконаннях «УХЛ» та «Т», категорії розміщення «2» за ГОСТ 15150-69. Допускає вплив вібраційних навантажень у діапазоні частот 1-100 Гц із прискоренням 49 м/с2 та багаторазових ударів тривалістю 2-15 мс із прискоренням 147 м/с2. Габаритні розміри: - загальна довжина – 240 мм; - Довжина шпильки - 16 мм; - різьблення - М20х1,5. Маса діода трохи більше 265 р. Категорія якості: ВТК. Технічні умови: ТУ16-2006 ІЕАЛ.432000.058ТУ. Зарубіжні аналоги силових діодів типу Д161-250: 1N3735-1N3744, 1N2054-1N2068, 1N4044-1N4056. Розшифровка маркування діода: Д161-250-12 Д - діод випрямляючий; 1 – порядковий номер модифікації конструкції (цифра від 1 до 9); 6 - кодування розміру корпусу під ключ для штирьових діодів (цифра від 1 до 7); 1 - позначення конструктивного виконання корпусу діода: 1 - штирьовий з гнучким виводом; 250 - максимально допустимий середній прямий струм А; 12 - клас по зворотному повторюваному напрузі. Технічні характеристики силових низькочастотних діодів Д161-250: Найменування діода Граничні експлуатаційні параметри діодів Значення електричних характеристик діодів

Наименование диода	Предельные эксплуатационные параметры диодов							Значения электрических характеристик диодов								Tj
	IF(AV)	URRM	URSM	URWM	UR	IFRMS	IFSM	IRRM	UFM	UTO	i2t	rT	trr	Qrr	Rthjc
	А	В	В	В	В	А	кА	мА	В	В	кА2с	мОм	мкс	мкКл	°С/Вт	°C
Д161-250-3	250	300	340	240	180	393	7,5	40,0	1,35	0,85	205	0,6	22,0	500	0,13	-60…+190
Д161-250-4	250	400	450	320	240	393	7,5	40,0	1,35	0,85	205	0,6	22,0	500	0,13	-60…+190
Д161-250-5	250	500	560	400	300	393	7,5	40,0	1,35	0,85	205	0,6	22,0	500	0,13	-60…+190
Д161-250-6	250	600	670	480	360	393	7,5	40,0	1,35	0,85	205	0,6	22,0	500	0,13	-60…+190
Д161-250-7	250	700	800	560	420	393	7,5	40,0	1,35	0,85	205	0,6	22,0	500	0,13	-60…+190
Д161-250-8	250	800	900	640	480	393	7,5	40,0	1,35	0,85	205	0,6	22,0	500	0,13	-60…+190
Д161-250-9	250	900	1000	720	540	393	7,5	40,0	1,35	0,85	205	0,6	22,0	500	0,13	-60…+190
Д161-250-10	250	1000	1100	800	600	393	7,5	40,0	1,35	0,85	205	0,6	22,0	500	0,13	-60…+190
Д161-250-11	250	1100	1200	880	660	393	7,5	40,0	1,35	0,85	205	0,6	22,0	500	0,13	-60…+190
Д161-250-12	250	1200	1300	960	720	393	7,5	40,0	1,35	0,85	205	0,6	22,0	500	0,13	-60…+190
Д161-250-13	250	1300	1450	1040	780	393	7,5	40,0	1,35	0,85	205	0,6	22,0	500	0,13	-60…+190
Д161-250-14	250	1400	1500	1120	840	393	7,5	40,0	1,35	0,85	205	0,6	22,0	500	0,13	-60…+190
Д161-250-15	250	1500	1650	1200	900	393	7,5	40,0	1,35	0,85	205	0,6	22,0	500	0,13	-60…+190
Д161-250-16	250	1600	1700	1280	960	393	7,5	40,0	1,35	0,85	205	0,6	22,0	500	0,13	-60…+190
Д161-250-17	250	1700	1800	1360	1020	393	7,5	40,0	1,35	0,85	205	0,6	22,0	500	0,13	-60…+190
Д161-250-18	250	1800	1900	1440	1080	393	7,5	40,0	1,35	0,85	205	0,6	22,0	500	0,13	-60…+190



Умовні позначення електричних параметрів силових діодів: • IF(AV) - Максимально допустимий середній прямий струм. • URRM - імпульсна зворотна напруга, що повторюється. • URSM - Неповторна імпульсна зворотна напруга. • URWM - Імпульсна робоча зворотна напруга. • UR - Постійна зворотна напруга. • IFRMS - Максимально допустимий прямий струм• IFSM - Ударний прямий струм. • IRRM - імпульсний зворотний струм, що повторюється. • UFM - Імпульсна пряма напруга. • UTO - Порогова напруга діода. • i2t - Захисний показник. • rT - Динамічне опір. • trr - Час зворотного відновлення. • Qrr - Заряд зворотного відновлення. • Rthjc - Тепловий опір перехід-корпус діода. • Tj - Температура переходу діода.
