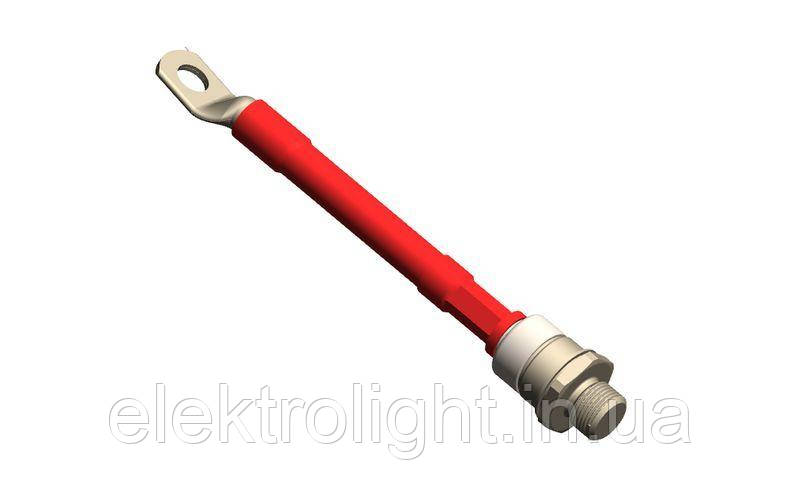

Діоди Д161-320-12, Д161-320-14

Діоди Д161-160, Д161-200, Д161-320, Д161-400, ДЛ161-200 6-18кл. Д161-320-12 Діод Д161-320-12 напівпровідниковий, низькочастотний, кремнієвий, дифузійний, штирьового виконання, прямої полярності. Призначений для роботи в електротехнічних і радіоелектронних пристроях загального призначення, а також напівпровідникових перетворювачах електроенергії. Силовий діод Д161-320-12 використовується в ланцюгах постійного та змінного струму частотою до 500 Гц та силою струму до 320 А. Діод може мати як пряму, і зворотну полярність. У діодів прямої полярності анодом є корпус, а катодом - гнучкий висновок. У діодів зворотної полярності (в позначенні додається буква Х) анодом є гнучкий висновок. Маркуються цифро-літерним кодом, полярність висновків вказується на корпусі. Тип корпусу: SD6. Охолодження повітря природне або примусове. Тип застосовуваного охолоджувача: О171-80, О371, О471, ОМ101. Діод допускає експлуатацію за температури навколишнього середовища від -60 до +50 °С. Діод Д161-320 випускається у кліматичних виконаннях «УХЛ» та «Т», категорії розміщення «2» за ГОСТ 15150-69. Допускає вплив вібраційних навантажень у діапазоні частот 1-100 Гц із прискоренням 49 м/с2 та багаторазових ударів тривалістю 2-15 мс із прискоренням 147 м/с2. Габаритні розміри: - загальна довжина – 240 мм; - Довжина шпильки - 16 мм; - різьблення - М20х1,5. Маса діода трохи більше 265 р. Категорія якості: ВТК. Технічні умови: ТУ16-2006 ІЕАЛ.432000.058ТУ. Зарубіжні аналоги силових діодів типу Д161-250: 1N3735-1N3744, 1N2054-1N2068, 1N4044-1N4056. Розшифровка маркування діода: Д161-320-12 Д - діод випрямляючий; 1 – порядковий номер модифікації конструкції (цифра від 1 до 9); 6 - кодування розміру корпусу під ключ для штирьових діодів (цифра від 1 до 7); 1 - позначення конструктивного виконання корпусу діода: 1 - штирьовий з гнучким виводом; 320 - максимально допустимий середній прямий струм А; 12 - клас по зворотному повторюваному напрузі. Основні технічні характеристики: Середній прямий струм (IFAV): 320 А при Tc = 144 ° C; 520 А за Tc= 100 °C. Прямий струм (IFRMS), що діє: 502 А при Tc= 144 °C. Ударний прямий струм (IFSM): 7.5 кА при Tj=Tj max, 180 ел. град. синус, 50 ​​Гц, tp = 10 мс, одиничний імпульс Повторювана імпульсна зворотна напруга (URRM) відповідно до класу діода знаходяться в межах від 1000 до 1800 В. Постійна зворотна напруга (UR), 0,75•URRM. Повторний імпульсний зворотний струм (IRRM): 50 мА при Tj = Tj max. Імпульсна пряма напруга (UFM) не більше 1,35 при Tj=25 °C, IFM= 1005 А. Тепловий опір p-n перехід-корпус (Rthjc) не більше 0,1 ° C / Вт при постійному струмі. Порогова напруга (UF(TO)) не більше 0,90 при Tj=Tj max. Динамічне опір (rT) трохи більше 0,650 мОм. Температура p-n переходу (Tj) від -60 до +190 °C.м Механічні характеристики: Крутячий момент затягування (М): 20÷30 Нм. Прискорення: 100 м/с2. Маса (w): 440 р. Тип різьблення: метрична M20x1,5 (M16x1,5 на вимогу замовника). Висота нарізки різьблення: 16 мм. Охолоджувачі, що рекомендуються: О171, О371. Кліматичне виконання згідно з ГОСТ 15150: УХЛ2, Т.
