Тиристор симетричний, триак ТС142-80-16, ТС142-80-14, ТС142-80-12
450 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- +380 (66) 946-18-88
ТС142-80-16

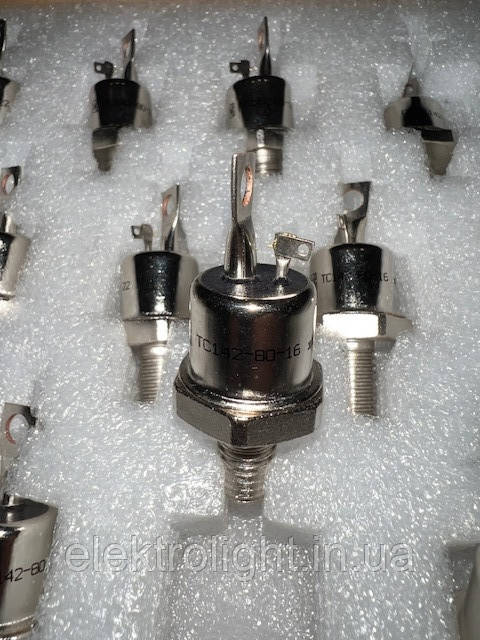

Тиристор ТС142-80-16 симетричний, низькочастотний, дифузійний, триодний, структури p-n-p-n-p, штирового виконання з жорсткими виведеннями.
Призначений для роботи в силових ланцюгах постійного та змінного струму частотою до 500 Гц і силою струму не більш ніж 80 А.
симістор ТС142-80-16 застосовується в пристроях і системах безконтактної комутації та регулювання електроенергії, для регулювання світла у світлотехнічних виробах, швидкості обертання електродвигунів, у регуляторах температури, у зварювальному та медичному обладнанню, а також в іншій комутаційній та регульованій апаратурі загального призначення.
Випускається в герметичному металосклейному корпусі штирової конструкції з жорстким силовим і керівником виведення.
Анодом є основа корпусу, катодом — жорсткий основний висновок, позначення типономіналу та полярності виводів приводиться на корпусі симізора.
Тип корпусу: ST4.
Охолодження повітряне природне.
Тип застосовуваного охолоджувача: О141, О241, О541.
Симетричний тисатор ТС142-80 випускається в кліматичних виробленнях «УХЛ» категорії розміщення «2» і «Т» категорії розміщення «3» за ГОСТ 15150-69.
Допускає експлуатацію за температури довкілля від -50 до +60 °C.
Симістор допускає вплив синусоїдальної вібрації в діапазоні частот 1-100 Гц із пришвидшенням 49 м/с2 і багаторазові удари тривалістю 2-15 мс із пришвидшенням 147 м/с2.
Габаритні розміри симізора:
- загальна довжина — 56 мм;
- довжина шпильки — 16 мм;
- різь — М10.
Маса не більш ніж 50 г.
Категорія якості: «ОТК».
Технічні умови: ТУ 16-432.013-83.
Імпортні аналоги симетричних тиристорів типу ТС142-80: T8420M, T8410B, T8410D, T8410M.
Розшифрування маркування симізора:
ТС142-80-16
Т - тиристор;
З - симетричний;
1 — порядковий номер модифікації конструкції;
4 — умовне позначення модифікації за розміром шестигранника корпусу «під ключ»;
2 — умовне позначення конструктивного виконання корпусу;
80 — число, рівне значення максимально допустимого чинного струму в амперах;
16 — число, що позначає клас за повторюваною імпульсною напругою в сотнях вольтів.
м
Технічні характеристики симетричних тиристорів штирового виконання ТС142-80:
Найменування тиристора симетричного |
Максимально допустимі значення параметрів за Тп = max | Значення параметрів під час Тп = 25 °C | Tj | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ITRMS | UDRM | IDRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tqt | Rthjc | ||
А | В | мА | А | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | °С/Вт | °С | |
ТС142-80-1 | 80 | 100 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60...+125 |
ТС142-80-2 | 80 | 200 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60...+125 |
ТС142-80-3 | 80 | 300 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60...+125 |
ТС142-80-4 | 80 | 400 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60...+125 |
ТС142-80-5 | 80 | 500 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60...+125 |
ТС142-80-6 | 80 | 600 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60...+125 |
ТС142-80-7 | 80 | 700 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60...+125 |
ТС142-80-8 | 80 | 800 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60...+125 |
ТС142-80-9 | 80 | 900 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60...+125 |
ТС142-80-10 | 80 | 1000 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60...+125 |
ТС142-80-11 | 80 | 1100 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60...+125 |
ТС142-80-12 | 80 | 1200 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60...+125 |
ТС142-80-13 | 80 | 1300 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60...+125 |
ТС142-80-14 | 80 | 1400 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60...+125 |
ТС142-80-15 | 80 | 1500 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60...+125 |
ТС142-80-16 | 80 | 1600 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60...+125 |
Усоловні позначення електричних параметрів тиристорів симетричних:
• ITRMS - Максимально допустимий активний струм у відкритому стані.
• UDRM - Максимальна імпульсна напруга, що повторюється, в закритому стані.
• IDRM - імпульсний струм, що повторюється, у закритому стані.
• ITSM - Ударний струм у відкритому стані.
• rT - Динамічний опір симетричного тиристора.
• (dUD/dt)crit - Критична швидкість наростання комутаційної напруги.
• (diT/dt)crit - Критична швидкість наростання струму у відкритому стані.
• UTM - Імпульсна напруга у відкритому стані.
• UT(TO) - Порогова напруга симетричного тиристора.
• IL - Струм увімкнення симетричного тиристора.
• IH - Струм утримання симетричного тиристора.
• IGT - Відмикальний постійний струм керування.
• UGT - Відмикальна постійна напруга керування.
• td - Час затримки вмикання за керуванням.
• tq - Час вимкнення з керування.
• tqt - Час вмикання з керування.
• Rthjc - Тепловий опір перехід-корпус.
• Tj - Температура переходу симетричного тиристора.
Основні | |
---|---|
Країна виробник | Україна |
Тип тиристора | Сімістор |
Матеріал корпусу | Кераміка, Метал |
Охолодження | Природне |
Спосіб монтажу | Різьбовий |
Вага | 50 г |
Термін служби | 60000 година |
Стан | Новий |
- Ціна: 450 ₴
