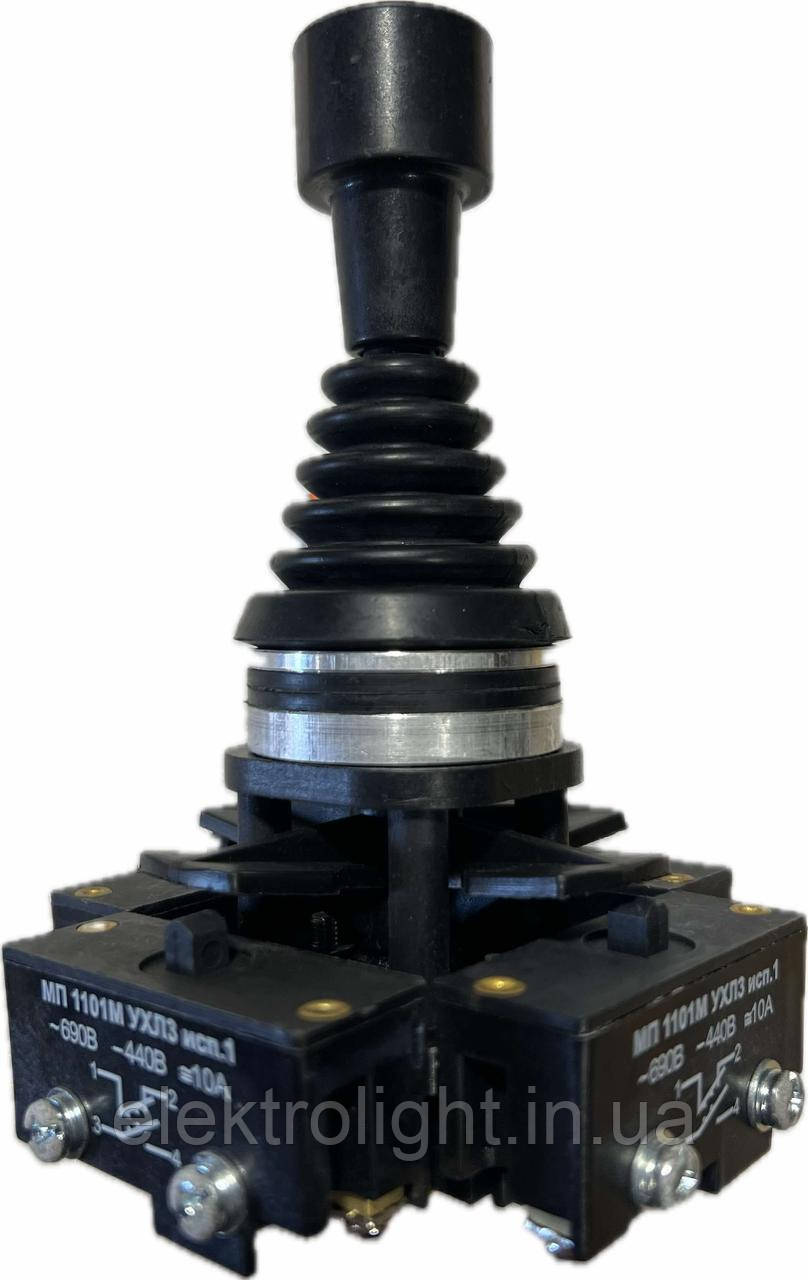

Перемикач хрестовий ПК 12-21 822-54 з фіксацією

Перемикачі призначені для комутації електричних ланцюгів керування змінного струму частотою 50 (60) Гц напругою 380 В, постійного струму напругою 220 В і застосовуються для комплектації панелей, пультів, шаф керування металорізальних верстатів та інших подібних пристроїв, для керування якими необхідний менмоній зв'язок між напрямком переміщення ручки перемикача та напрямком переміщення робочого органа керованого механізму.

СТРУКТУРНЕ ПК12-21ХХХХ-54 Х3:

ПК-від апарата перемикач хрестовий;
12-номер серії;
21-номінальний струм: 10 А;
Х-роздільний знак або буква: "-" — виконання без захисту від потрапляння стружки;
Д-вироблення із захистом від потрапляння стружки;
Х-чило полюсів, керованих ручкою (8-8 полюсів);
Х-чило полюсів, керованих штовхачем (0 — полюса немає, 2 — два полюси);
Х-конструктивне виготовлення приводного елемента (1-ручка з одним фіксуваним положенням; 2 — ручка з п'ятьма фіксованими положеннями);
54-ступінь захисту IР54 за ГОСТ 14255-69;
Х3-кліматичне виготовлення (УХЛ, Т) і категорія розміщення за ГОСТом 15150-69.

УСЛОВІЯ ЕКСПЛУАТАЦІЇ
Номінальні значення кліматичних чинників щодо ГОСТ 15543.1-89 і ГОСТ 1515-69.
Висота над рівнем моря не більш ніж 4300 м.
Температура навколишнього повітря — 40 °C.
Робоче положення перемикачів під час експлуатації — будь-яке, а виконання перемикачів із захистом від потрапляння стружки — ручкою вгору.
Перемикачі стійкі до впливу корозійно-активних агентів атмосфери типу II за ГОСТом 1515069.
Перемикачі відповідають групі умов експлуатації М8 за ГОСТ 17516.1-90.
За умов експлуатації в частині корозійної активності перемикачі відповідають групі умов експлуатації металевих деталей за ГОСТ 15150-69: 3 — для кліматичного виконання УХЛ3. 5 — для кліматичного виконання Т3.
Вимога безпеки перемикачі відповідають ГОСТ 12.2.007.6-75.
Перемикачі відповідають вимогам ТУ 43.12-00216875-014-94.
Перемикачі, що постачаються на експорт, додатково відповідають вимогам РД16 01.00788.

Нормативно-технічний документ (ТУ)

ТУ 43.12-00216875-014-94;РД 16 01.007-88


ТЕХНІЧНІ ДАНІ


Номінальна напруга, В:

змінного струму частотою 50 (60) Гц 380

постійного струму 220

Номінальний струм, А 10

Комутаційна зносостійкість перемикачів за частоти увімкнень не більш ніж 600 циклів на годину, відносної тривалості увімкнення (ПВ) 40, 60% з електричними навантаженнями, зазначеними в табл. 2, становить не менш ніж:

0,25*106 циклів В для кожного з полюсів, керованих ручкою (на одне положення ручки);

1,25*106циклів В для полюсів, керованих штовхачем.


Механічна зносостійкість становить не менш ніж:

0,25*10(6) циклів В для кожного з полюсів, керованих ручкою;

1,25*10(6) циклів В для кожного полюса, керованого штовхачем.

Зусилля керування становить, не більш ніж: для ручки — 50 Н; для штовхача — 30 Н.

Водночас інтервал між послідовними циклами становить від 5 до 10 с за ПВ=60%.

Ручка перемикача витримує дію прикладеного моменту (10+/-1) Н·м без залишкових деформацій.

Елементи кріплення перемикачів на панелі витримують навантаження від крутного моменту не менш ніж (20+/-2) Н*м

Комутаційні елементи перемикача, керовані ручкою або штовхачем, витримують наскрізний струм 150 А.
