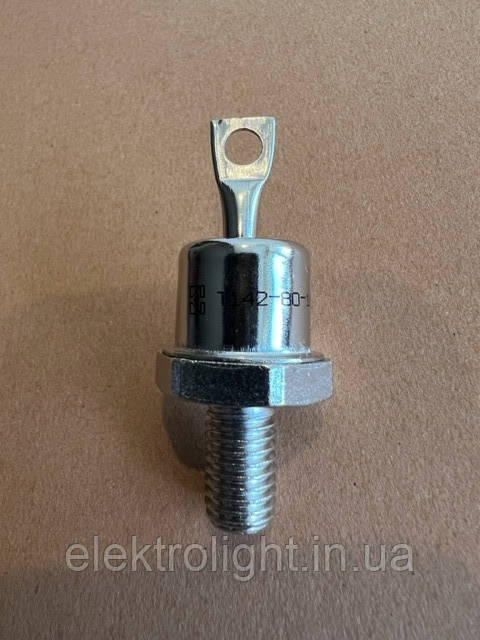

Тиристори Т142-80-12, Т142-80-14
370 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- +380 (66) 946-18-88
Т142-80-12
Тиристор низькочастотний штирьового виконання.
Призначений для роботи в перетворювальних пристроях, в ланцюгах постійного і змінного струму різних силових установок.
Випускаються в металлостеклянном корпусі з жорстким висновком.
Максимально допустимий середній прямий струм у відкритому стані - 80 А
Повторювана імпульсна напруга в закритому стані і повторювана імпульсна зворотна напруга - 1200
Охолодження повітряне природне або примусове.
Позначення тіпономінала і полярність висновків наводяться на корпусі.
Габаритні розміри:
- загальна довжина - 56 мм
- довжина шпильки - 16 мм
- різьблення - М10
Маса тиристора не більше 48 р.
Рекомендовані охолоджувачі: О141, О241, О541.
Структура умовного позначення:
Т142-80-12
Т - тиристор;
1 - порядковий номер модифікації конструкції;
4 - позначення діаметра корпусу по ГОСТ 20859.1-89;
2 - позначення конструктивного виконання корпусу по ГОСТ 20859.1-89;
80 - максимально допустимий середній струм у відкритому стані, А;
12 - клас з повторюваного напруги.
Технічні характеристики тиристорів низькочастотних штирьового виконання Т142-80:
Найменування тиристора |
Максимально допустимі значення параметрів при Тп=25°С | Значення параметрів при Тп=25°С | Tj | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IT(AV) | UDRM/URRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tq | IDRM/IRRM | Rthjc | ||
А | В | А | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | мА | °З/Вт | °З | |
Т142-80-1 | 80 | 100 | 1650 | 2,6 | 50...1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63...250 | 2,2 | 0,3 | -60...+125 |
Т142-80-2 | 80 | 200 | 1650 | 2,6 | 50...1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63...250 | 2,2 | 0,3 | -60...+125 |
Т142-80-3 | 80 | 300 | 1650 | 2,6 | 50...1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63...250 | 2,2 | 0,3 | -60...+125 |
Т142-80-4 | 80 | 400 | 1650 | 2,6 | 50...1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63...250 | 2,2 | 0,3 | -60...+125 |
Т142-80-5 | 80 | 500 | 1650 | 2,6 | 50...1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63...250 | 2,2 | 0,3 | -60...+125 |
Т142-80-6 | 80 | 600 | 1650 | 2,6 | 50...1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63...250 | 2,2 | 0,3 | -60...+125 |
Т142-80-7 | 80 | 700 | 1650 | 2,6 | 50...1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63...250 | 2,2 | 0,3 | -60...+125 |
Т142-80-8 | 80 | 800 | 1650 | 2,6 | 50...1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63...250 | 2,2 | 0,3 | -60...+125 |
Т142-80-9 | 80 | 900 | 1650 | 2,6 | 50...1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63...250 | 2,2 | 0,3 | -60...+125 |
Т142-80-10 | 80 | 1000 | 1650 | 2,6 | 50...1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63...250 | 2,2 | 0,3 | -60...+125 |
Т142-80-11 | 80 | 1100 | 1650 | 2,6 | 50...1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63...250 | 2,2 | 0,3 | -60...+125 |
Т142-80-12 | 80 | 1200 | 1650 | 2,6 | 50...1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63...250 | 2,2 | 0,3 | -60...+125 |
Т142-80-13 | 80 | 1300 | 1650 | 2,6 | 50...1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63...250 | 2,2 | 0,3 | -60...+125 |
Т142-80-14 | 80 | 1400 | 1650 | 2,6 | 50...1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63...250 | 2,2 | 0,3 | -60...+125 |
Т142-80-15 | 80 | 1500 | 1650 | 2,6 | 50...1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63...250 | 2,2 | 0,3 | -60...+125 |
Т142-80-16 | 80 | 1600 | 1650 | 2,6 | 50...1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63...250 | 2,2 | 0,3 | -60...+125 |
Условные обозначения электрических параметров низкочастотных тиристоров:
• IT(AV) - Максимально допустимый средний ток в открытом состоянии.
• UDRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• URRM - Максимальное повторяющееся импульсное обратное напряжение.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление тиристора.
• (dVD/dt)crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Граничне напруга тиристора.
• IL - Струм включення тиристора.
• IH - Струм утримання тиристора.
• IGT - Отпирающий постійний струм управління.
• UGT - Отпирающее постійна напруга управління.
• td - Час затримки включення.
• tq - Час вимикання.
• IDRM - Повторюваний імпульсний струм в закритому стані.
• IRRM - Повторюваний імпульсний зворотний струм.
• Rthjc - Тепловий опір перехід-корпус тиристора.
• Tj - Температура переходу тиристора.
Основні | |
---|---|
Максимальна робоча температура | 100 град. |
Матеріал корпусу | Метал |
Країна виробник | Україна |
Мінімальна робоча температура | -50 град. |
Охолодження | Повітряне |
Термін служби | 60000 година |
Спосіб монтажу | Різьбовий |
Стан | Новий |
Час включення | 150 мкс |
Тип тиристора | Тиристор, що замикається |
Максимальний струм у відкритому стані | 80 А |
Користувальницькі характеристики | |
Виробник | ТОВ Елемент Перетворювач |
Максимальна імпульсна напруга в закритому стані | 1200 |
- Ціна: 370 ₴
- Можливості поставок: 50 шт./день
